工程实例-唐山钢铁公司热泼、自磨法处理转炉钢渣
更新时间：2008-10-07 16:04
来源：
作者:
阅读：2662
唐山钢铁公司热泼、自磨法处理转炉钢渣
唐山钢铁公司一般每生产1t钢约产生钢渣200kg
1.钢渣处理

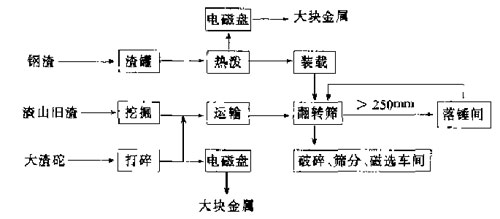

钢处理工艺流程见图1。热熔钢渣由转炉倒人渣罐后，用机车运到热泼场，将渣倒在坡度为5。的场上，形成厚约200-300mm的清饼，经喷水冷却，渣龟裂粉化成粒状渣，一般粒度<300mm。然后用推土机推起，运到钢渣自磨间加工。
 图1 |
2. 钢渣自磨处理工艺

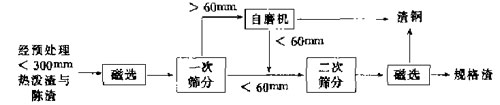

钢渣自磨处理工艺流程如图2所示。经预处理的<30Omm热泼钢渣与老渣山的陈渣经磁选机选出渣钢后进入一次振筛。筛上大于60mm的块渣进人自磨机进行自磨，小于60mm后由自磨机周边漏出，与一次筛下渣一起进入二次筛分，二次筛分并磁选后便得到0-10mm, 10-40mm, 40 -60mm规格渣。自磨机内的渣钢待有一定数量后取出。
 图2 |
3.工程特点
采用自磨工艺具有以下特点:
①工艺简单，占地面积小，一台白磨机可以代替几台机械破碎机;
②对钢渣适应性强，不会有大块废钢损坏破碎机，操作安全;
③破碎的规格渣无棱角，更适于作级配料使用;
④自磨机破碎钢渣的过程，也是渣钢提纯的过程。从自磨机取出的渣钢，含铁90%以上.为转炉使用精料提供了条件。
声明：转载此文是出于传递更多信息之目的。若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与本网联系，我们将及时更正、删除，谢谢。
使用微信“扫一扫”功能添加“谷腾环保网”
